Pengertian Mikrometer Sekrup

Mikrometer Sekrup atau dalam bahasa asing disebut micrometer screw gauge adalah alat yang digunakan untuk mengukur besaran panjang yang terdiri atas poros tetap yang berperan sebagai skala utama dan poros putar yang berperan sebagai skala nonius. Tingkat ketelitian mikrometer sekrup ini mencapi 0,01 mm dan mampu mengukur ketebalan atau diameter benda yang sangat kecil dengan presisi dengan batas maksimal panjang benda 25 mm.

Kegunaan Mikrometer Sekrup

Fungsi atau kegunaan mikrometer sekrup ada empat, yaitu:

1. Untuk mengukur ketebalan suatu benda yang sangat tipis seperti lempeng baja, aluminium bahkan kertas

2. Untuk mengukur diameter luar suatu benda yang sangat kecil seperti diameter bantalan peluru, kabel, kawat dan sebagainya.

3. Untuk mengukur garis tengah lubang pada suatu benda yang cukup kecil.

4. Untuk mengukur kedalaman suatu lubang yang cukup kecil seperti lubang pada pipa dan sebagainya.

Jenis-Jenis Mikrometer Sekrup

Macam-macam mikrometer sekrup dibedakan menjadi dua, ayitu berdasarkan jenis skala dan berdasarkan fungsinya

1. Jenis-jenis mikrometer sekrup berdasarkan jenis skalanya

A. Mikrometer Sekrup Manual

Gambar Mikrometer Sekrup Manual

Mikrometer jenis ini, skalanya terdiri atas skala utama dan skala nonius. Sesuai namanya peembacaan hasil pengukuran masih manual melalui serangkaian perhitungan dari hasil skala utama dan nonius.

B. Mikrometer Sekrup Digital

Gambar Mikrometer Sekrup Digital

Skala mikrometer digital berbentuk layar digital dimana hasil pengukuran dengan mikrometer ini langsung terbaca oleh layar tanpa harus melalui proses perhitungan.

2. Jenis-jenis mikrometer sekrup berdasarkan fungsinya

A. Mikrometer Luar

Gambar Mikrometer Luar

Mikrometer luar adalah jenis mikrometer yang digunakan untuk mengukur diameter luar suatu benda.

B. Mikrometer Dalam

Gambar Mikrometer Dalam

Mikrometer dalam adalah jenis mikrometer yang digunakan untuk mengukur diameter suatu lubang.

C. Mikrometer Kedalaman

Gambar Mikrometer Kedalaman

Mikrometer dalam adalah jenis mikrometer yang digunakan untuk mengukur kedalaman suatu lubang

Bagian-Bagian dan Fungsi Mikrometer Sekrup

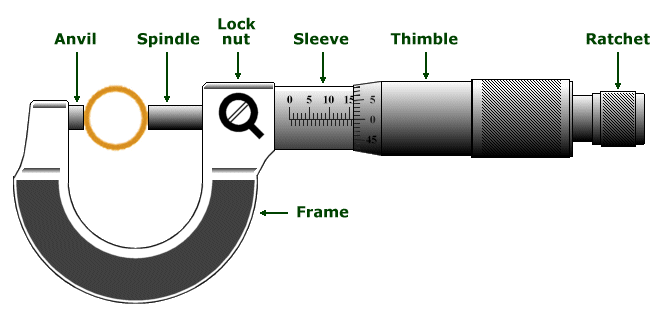

Berikut ini gambar bagian-bagian mikrometer sekrup

Gambar Bagian-Bagian Mikrometer Sekrup

Fungsi bagian-bagian mikrometer sekrup adalah sebagai berikut:

1. Frame (bingkai)

Frame ini menyerupai bentuk huruf C atau U. frame ini terbuat dari bahan logam tahan panas dengan desain yang cukup tebal dan kuat bertujuan untuk meminimalisir terjadinya pemuaian panjang yang bisa mengganggu proses pengukuran.

Selain itu, frame ini juga dilapisi dengan lapisan plastik guna menghindari terjadinya transfer panas dari tangan pengukur terhadap logam saat pengukuran

2. Anvil (poros tetap)

Poros tetap berfungsi sebagai penahan saat sebuah benda akan diukur.

3. Spindle (poros gerak)

Poros gerak merupakan sebuah silinder logam yang dapat digerakkan maju-mundur, menjau atau mendekati poros tetap.

4. Lock Nut (pengunci)

Pengunci berfungsi untuk menahan poros gerak agar tidak bergerak saat proses pengukuran suatu benda.

5. Sleeve

Merupakan batang logam tempat terletaknya skala utama (dalam satuan mm)

6. Thimble

Merupakan batang logam yang dapat diputar, berukuran lebih besar dari sleeve dan merupakan tempat terletaknya skala nonius atau skala putar (dalam satuan mm)

7. Ratchet

Berfungsi untuk mengencangkan poros gerak jika sudah menyentuh benda dengan cara diputar searah jarum jam sampai terdengar suatu bunyi ketukan logam (tik). Untuk memastika ujung poros gerak telah menempel sempurna dengan benda maka ratchet dapat diputar sebanyak 2-3 putaran.

Prinsip Kerja Mikrometer Sekrup

Cara kerja mikrometer sekrup adalah sebagai berikut:

Pada bagian Sleeve terdapat skal utama yang berisi angka 1,2,3,4 dst (bagian atas) dan angka 0,5, 1,5, 3,5 dst (bagian bawah), sehingga jarak antar 2 skala terkecil skala utama adalah 0, 5 mm.

Sedangkan pada bagian Thimble terdapat skala nonius yang berisi angka 1-50 (kelipatan 5). Jika thimble diputar satu kali putan penuh (maju atau mundur) maka skala utama akan bertambah 0,5 mm atau berkurang 0,5 mm. Sehingga 1 skala putar = 0,5/50 = 0,01 mm, artinya jarak antara 2 skala terkecil skala nonius adalah 0,01 mm.

Demikianlah artikel tentang definisi, kegunaan, macam-macam, bagian dan fungsi serta cara kerja mikrometer sekrup. Semoga dapat bermanfaat untuk Anda, terimakasih atas kunjungannya dan sampai jumpa di artikel berikutnya.
